Yon sèl; Objektif ak analiz de itilize
Nan pwosesis pwodiksyon an ak manifakti nan trelè, travay soude se yon pati ki enpòtan anpil . bon jan kalite a nan soude ki gen rapò ak bon jan kalite a pwodiksyon ak sekirite kondwi nan machin nan tout, ak pwoblèm ki vin apre ki te koze yo se byen konplèks . Metòd la tradisyonèl yo se pou yo finn travay yo pou yo fè yon sèl pou fè yo. Pwoblèm yo se tendans rive pandan pwosesis la monte:
(1) Pwen nan kontak ant kòd la fil asye ak ankadreman an se tendans deformation .
(2) Pandan pwosesis la alontèm monte, kòd la fil asye te kraze pwoblèm lan nan glise pral pote pwoblèm sekirite grav .
(3) Metòd la ranvèse teknik gen efikasite travay ki ba, ogmante depans pwodiksyon, ak diminye compétitivité mache pwodwi .
De; Detay pasyèl Eksplikasyon
Pou asire sekirite alontèm, ekipman an ekipe ak de kalite aparèy sekirite, lè l sèvi avèk tou de limit difisil ak kontwòl elektwonik mou limit . yo anpeche ensidan an nan aksidan pwodiksyon sekirite .
Limit kontwòl elektwonik t -1
Pou konvenyans nan pwosesis pwodiksyon an, se sistèm nan idwolik kontwole pa yon kontwòl remote; Ka aksyon an kontwòl remote dwe sispann nan nenpòt ki pozisyon .
Endistriyèl Klas Remote Sistèm Kontwòl T -2
Melaj (prensipal gwo bout bwa) aparèy; Adopte kontwòl sikwi lwil idwolik, se silenn lwil la sere boulon .
Peze soti nan tou de bò yo
Sistèm aparèy t -3
Yo nan lòd yo adapte yo ak modèl yo kou plat ak zwa, osi byen ke distribisyon an syantifik nan pwen sipò, outillage la adopte yon kat pwen gout konsepsyon synchronous
Sistèm bracket t -4
3: paramèt teknik ak konfigirasyon kout
|
1: prensipal paramèt teknik |
||||
|
1 |
Modèl Ekipman: Fz-CJ -90 D |
|||
|
2 |
Non Ekipman: 90 degre zouti baskile |
|||
|
3 |
Dimansyon Ekipman: 12000mm * 2450mm * 800mm |
|||
|
4 |
Remakman ranje: 1050mm --1450 mm |
|||
|
5 |
Apwopriye pou longè machin: 6000mm -14000 mm (dilatabl) |
|||
|
6 |
Aplikab Gooseneck Beam Drop: Nan 560mm (ki gen ladan modèl gwo bout bwa dwat) |
|||
|
7 |
Sistèm rated presyon: mwens pase oswa egal a 15mps |
|||
|
8 |
Modèl lwil idwolik: L-HM -46 |
|||
|
2: paramèt konfigirasyon prensipal la |
||||
|
Nimewo seri |
Non Component |
Paramèt spesifikasyon |
nòt |
|
|
1 |
Kalite ponp lwil oliv |
Kovèti pou ponp |
Yuci |
|
|
2 |
Deplasman ponp lwil oliv |
20 mililit |
estanda |
|
|
3 |
Mak motè |
Lisheng Motor |
Shandong |
|
|
4 |
Modèl motè |
Y132M-4 |
||
|
5 |
Pouvwa motè |
5.5kw |
estanda |
|
|
6 |
Modèl nan leve silenn lwil oliv |
HSG80/700 |
Mete ak vann style |
|
|
7 |
Orijin/mak nan leve silenn lwil oliv |
Klere syèl presizyon |
Anhui |
|
|
8 |
Melaj modèl silenn |
HSG63/400 |
Mete ak vann style |
|
|
9 |
Orijin/mak nan blocage silenn |
Klere syèl presizyon |
Anhui |
|
|
10 |
Mòd kontwòl aksyon |
Kontwòl remote |
Klas endistriyèl |
|
|
11 |
Maksimòm ranvèrsan ang sou yon bò |
90 degre |
||
|
12 |
Kantite plas leve |
8 Ansanm |
Oto-fè |
|
|
13 |
Aparèy bloke |
8 Ansanm |
Oto-fè |
|
|
14 |
Main aparèy elektrik nan kabinè a kontwòl |
chita |
Zhejiang |
|
|
15 |
Synchronous leve metòd |
Entegre tiyo asye san pwoblèm |
||
|
16 |
estrikti prensipal la |
Soude nan ankadreman pwofil yo |
||
|
17 |
Koulè ekipman |
Oumanlan |
||
|
18 |
Kalite Ekipman |
Sou 4200kg |
||
|
3: Pwoteksyon Pwodiksyon Sekirite |
||||
|
1 |
Idwolik sistèm debòde valv |
|||
|
2 |
Sekirite ak estabilite valv |
|||
|
3 |
Anti Decoupling Aparèy |
|||
|
4: ranje ekipman pou pouvwa |
||||
|
1 |
Customized |
|||
|
5: peryòd garanti |
||||
|
1 |
Soti nan dat la livrezon, machin nan tout vini ak yon yon sèl-ane gratis garanti . |
|||
|
6: sijè ki abòde nan ekipman pou, sijè ki abòde nan pwòp tèt ou ki ofri pa demandè a, ak kondisyon enstalasyon nan sit la |
||||
|
Dimansyon de ekipman pou: |
||||
|
Nimewo seri |
non |
nòt |
||
|
1 |
Kò lame: 1 mete |
Gen ladan: 1 seri estasyon idwolik, 1 seri kabinè kontwòl elektrik, 16 silenn idwolik, 2 kouche nan aparèy sekirite, ak 8 kouche nan leve kranpon |
||
|
2 |
Sèvi Sekirite: 4 Ansanm |
|||
|
Achtè a dwe bay: |
||||
|
1 |
Lwil idwolik |
L-hm -46 |
||
|
2 |
liy pouvwa |
4- Nwayo 4- kare |
||
|
Kondisyon enstalasyon sit: 1: etaj konkrè 2: ang enklinezon tè: mwens pase 8 degre |
||||
|
Remak: sijè ki abòde lan ekipman pou pi wo a gen ladan eleman ekipman konplè asire operasyon nòmal ak fonksyone . |
||||

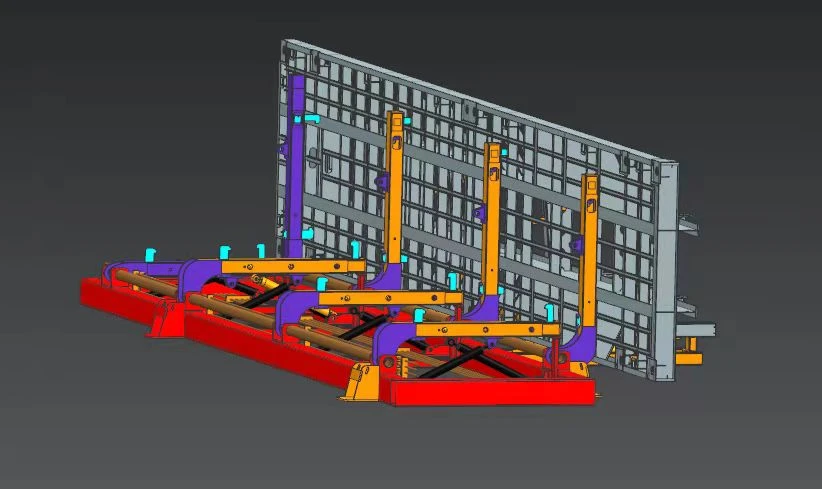

An jeneral ekspozisyon nan aparèy la 90 degre ranvèrsan
An jeneral estrikti t -5
Travay dyagram t -6
