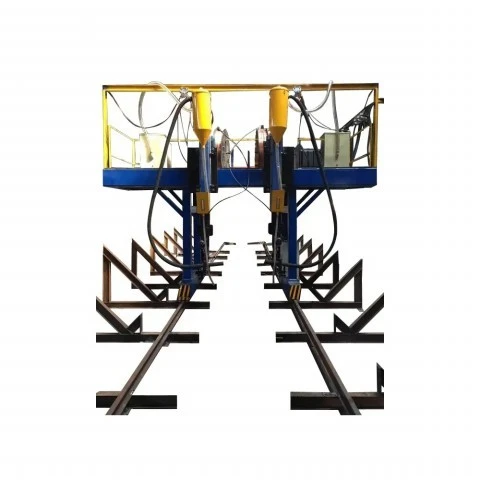

Longmen Submerged Arc soude machin: karakteristik diferan ak siperyorite teknik

1: Karakteristik Ekipman

1

Ekipman sa a ka soude de soud orizontal opoze sou menm pyès la nan yon fwa, ak efè soude li yo sou varyab travès koup transvèsal (mwens pase oswa egal a 20 degre) se patikilyèman eksepsyonèl . Li se kounye a youn nan pi bon ekipman an soude nan jaden an nan antrepriz pwodiksyon trelè nan Lachin .}

2

Ekipman sa a adopte teknoloji kontwòl konvètisè avanse .

3

Ekipman sa a adopte teknoloji otomatik kopye, ki evite dezavantaj yo nan repare soude sou pati kwa-seksyon varyab, amelyore efikasite travay, ak sove matyè premyè .

4

Single Arc Double Head Filing aparèy la manje asire bon jan kalite soude ak ayestetik fòme, ak amelyore vitès soude pou plak mens ki pa fasil Penetration pandan soude .

2: paramèt debaz nan ekipman yo

1

Non Ekipman: Longmen (Single Fil) Submerged Arc soude machin

2

Longè tren (estanda): 18000mm (pwòp tèt ou bay)

3

Lajè efikas soude: 200mm -1000 mm

4

Longè efikas soude: 16000mm

5

Lajè Ekipman: 3150mm

6

Estrikti Ekipman: Longmen ankadreman soude

7

Koulè ekipman: koulè prensipal wouj, koulè matche jòn

8

Espesifikasyon Ekipman: MZ -2-1000

3: konfigirasyon ekipman

1

Pwovizyon pou pouvwa: De inite nan Shanda Aotai 1000 ekipman pou pouvwa

2

Fil manje redukteur: Nantong Zhenkang

3

Modèl bwat: NMRV050/075-300

4

Kalite kondwi vètikal: Bilateral Synchronous Drive

5

Kalite kondwi lateral: kondwi bwat motè

6

Kalite kondwi vètikal: motè a rediksyon kondwi vis la otomatikman leve ak pi ba yo

7

Sistèm swiv: mekanik swiv otomatik

8

Sistèm kontwòl: aparèy kontwòl dijital,

4: paramèt teknik

1

Range vitès soude: minit/1000mm -1500 mm

2

Soudure Stround Ranje: Lajè Plak Belly: 200-600 Mm, Wing Plak Wotè: 50-260 Mm, Varyab Seksyon "H" asye

3

Kalite/epesè nan materyèl soude: asye kabòn, ki ba-alyaj asye plak vant 6-14 mm, plak zèl 14-25 mm

4

Soudure Fil spesifikasyon: sèl fil 4.0mm

5

Pwovizyon pou kantite fil soude pou tèt machin: De plak

6

Deplasman vètikal nan tèt la machin: 230mm

6

Deplasman lateral nan tèt machin lan: 1000mm

7

Imidite relatif: mwens pase oswa egal a 70%

8

Tanperati anviwònman: -10 degre -40 degre

9

Power Range: 380V ± 5% 50Hz

5: Dimansyon ekipman pou ekipman yo

1

Pouvwa ekipman pou, etajè, Longitudinal ak Transverse aparèy mache, sistèm profilaj, manje ak resevwa sistèm, sistèm kontwòl .

6: pati ki vilnerab ak zouti yo bay owaza

1

Ekipman ak Zouti: Yon seri kle egzagonal

2

Bouch soude: 4 moso

3

BEARINGS wou imitasyon: 4 moso

4

Fil manje plato: De kouche

5

Fil Wou manje: De kouche

7: achtè a dwe bay pwòp konpozan yo

1

18kg tras, tras ranje plak, M16 ekspansyon vis, 18 # Chèn Steel, Chèn Steel Cushion Plak, Soudure Workbench .

8: peryòd garanti

1

Soti nan dat la nan livrezon, machin nan tout vini ak yon yon sèl-ane garanti gratis (eksepte pati ki vilnerab); Bay sèvis peye deyò sijè ki abòde lan twa garanti yo .

9: done o aza

1

Yon kopi nan dyagram nan sikwi ekipman yo

2

Yon kopi apre-lavant sèvis manyèl

3

Yon dyagram schematic de enstalasyon ekipman yo
